一、產品概述
“特高頻通信系統實驗平臺”主要用于滿足學生進行通信電子線路（高頻）課程擴展實訓、大學生電子競賽賽前訓練等。系統由收發兩個平臺組成，模塊化結構，單元模塊通過5個MMCX接插座和主板相連，插拔替換便捷；收發平臺各有8個模塊組成，每個模塊對應收發系統一個知識點；為便于模塊測試，收發平臺均按排一個測試位，設計模塊可先在測試位進行性能調整，符合設計要求后可以替換系統模塊。
二、系統組成
收發平臺各有10個單元組成，8個通信單元、1個公共測試單元、1個控制單元；所有模塊通過5個MMCX接插件和主板相連，插拔替換便捷；
①公共測試單元用于學生自主設計模塊測試；
②控制單元由M3處理器和液晶組成，人機對話配置系統頻率、增益等參數；發射平臺產生音頻測試信號：2Hz單頻正弦波。

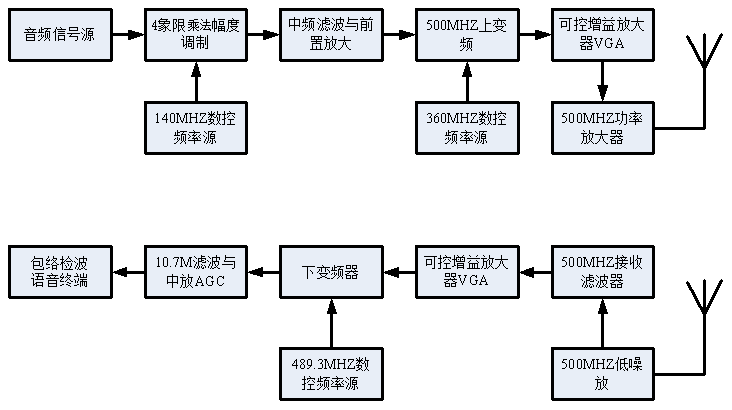

系統框圖
三、系統特點
1、符合工程應用，學生可以通過是否插屏蔽蓋體會電磁幅射對電路性能的影響（主要是匹配）
2、學生不需拆卸SSMB接口就能嵌入或拔出所設計線路板，提高實驗效率與系統穩定性；
3、主要模塊單元電路提供ADS仿真實例，仿真所用集中阻容器件、線路板材等均用商用器件建模，確保仿真電路和實際電路一致；
4、為體現器件高頻效應，關鍵器件設計成可替換，以驗證器件性質和頻率的關系；
5、盡可能多地展示不同電路形式性能，模擬濾波器模塊設無源、陶瓷等；變頻模塊設有集成式、二極管分立器件式；振蕩器設有數控頻率源、LC頻率源；幅度調制器設有4象限乘法幅度調制、晶體管幅度調制等。
6、頻率源采用數字頻率合成與鎖相芯片，可編程，頻穩度高，相位噪聲低；系統配置了LC振蕩器，學生可以用頻譜儀比較兩種頻率源的性能；
7、發射系統采用二次變頻方案，學生可體會二次變頻優點；
8、配套射頻低噪放和射頻功放輸入輸出網絡阻抗測量方法、匹配網絡調整指導，學生通過調整網絡元件值，學會匹配網絡設計；
9、智能機器人遙控器設計：配套智能機器人和電子技術基礎場景應用智能小車（可以純模擬電路或純數字電路驅動）。
四、實訓內容
1、特高頻系統各單元電路性能指標測量與調整；
2、單元電路仿真設計：ADS軟件使用、實際器件模型建立、電路參數配置、輸入輸出匹配設計、電路仿真；
3、器件比對選型：無源器件的頻響、品質因素等；有源器件的動態范圍、頻響、噪聲系數等；
4、PCB制板與裝配：器件放置、線路走向與線寬、鋪地規范、板材選擇、焊接裝配；
5、系統統調：級間阻抗匹配、級間信號匹配、系統增益分配、頻譜變換設計；
注：需要完整解決方案或申請<試用賬號>，請致電我公司（025-84585075）或發郵件到njrzkj@126.com獲取。
