一、產品概述
整個系統包含 1 個主控模塊和 5 個基本實驗?zāi)K，可完成高頻電子線路各單元電路實驗、無線收發系統調試、故障設置判定與實驗考核等 20 多項實訓。
實驗系統：
1、采用主控系統+實驗?zāi)K形式的模塊化實驗平臺，方便擴展，維護升級；
2、實驗平臺采用一體化開模工藝，結構設計合理，整體協調美觀；
3、實驗?zāi)K通過觸點式電源及通信總線，不需接插件，更換方便，性能穩定可靠；
4、每個模塊均用翻蓋式有機玻璃保護，不用螺絲固定，操作便捷。并且配備專用鎖具，可以防止模塊隨意更換；
5、備用模塊等備件可放置實驗箱左側儲物盒，儲物盒有蓋子鎖定，方便物件管理；
6、為便于實驗測量，所有實驗測量孔均為鉚孔和測量針相組合的形式進行放置，可以便于連線和示波器的測量
二、產品圖片

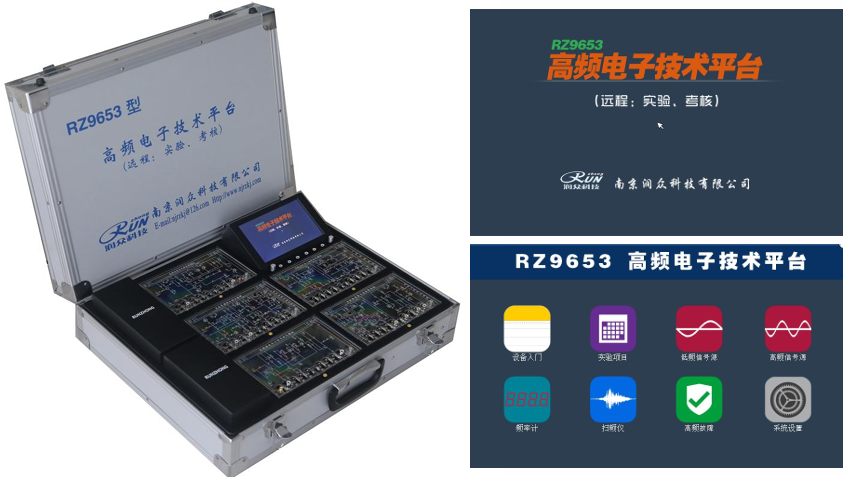

RZ9653 通信電子電路考試系統 （手機 APP 故障設置）
（圖片僅供參考，箱子尺寸：540X430X170mm）
三、系統特性
1、實驗系統采用智能系統設計理念，內置基于 Linux+QT 和 7 寸 TFT 彩色液晶的人機對話窗口；所有模塊均采用 ARM Cortex-M4+電控元件結構，工作點調整、增益、負載等均有數字電位器調節；
2、基于操作系統的人機交互界面友好；獨創通信電子電路在線考核系統；
3、實驗電路參數改變、信號切換等均采用當今最先進的數字器件（數字電位器、高速電子開關、編碼開關、可編程放大器等），系統標配網絡接口和 WIFI 接口，可遠程升級故障類型。
四、軟件界面

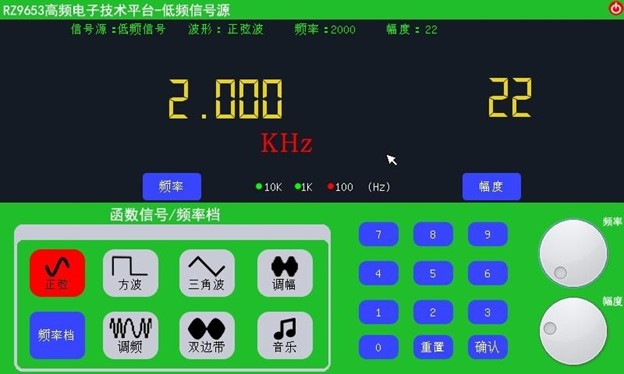

低頻信號源
掃頻儀界面
高頻信號源

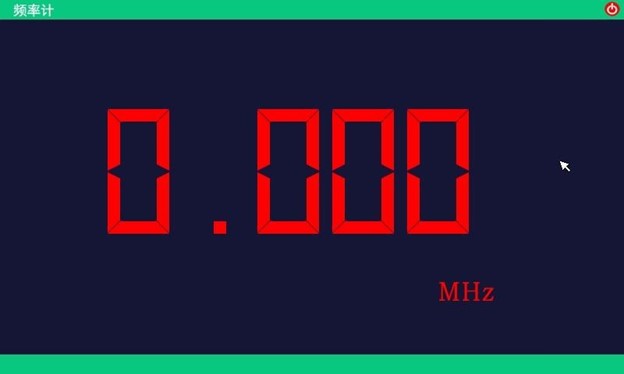

高頻頻率計

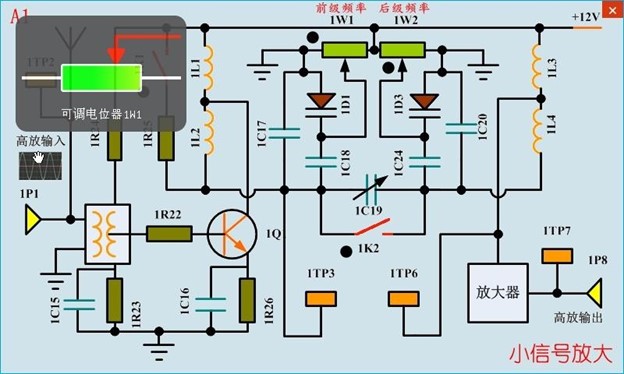

實驗電路原理框圖（液晶顯示）、框圖上信號調節

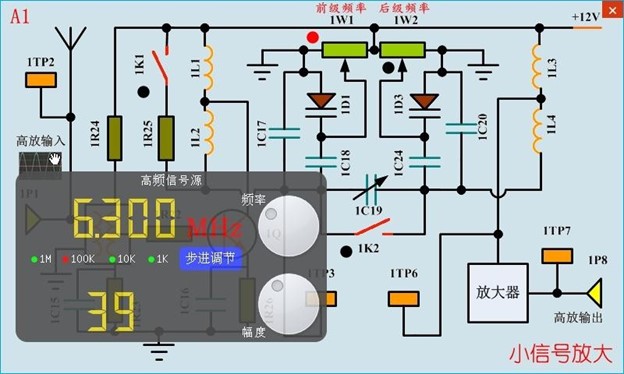

框圖上電位器調節

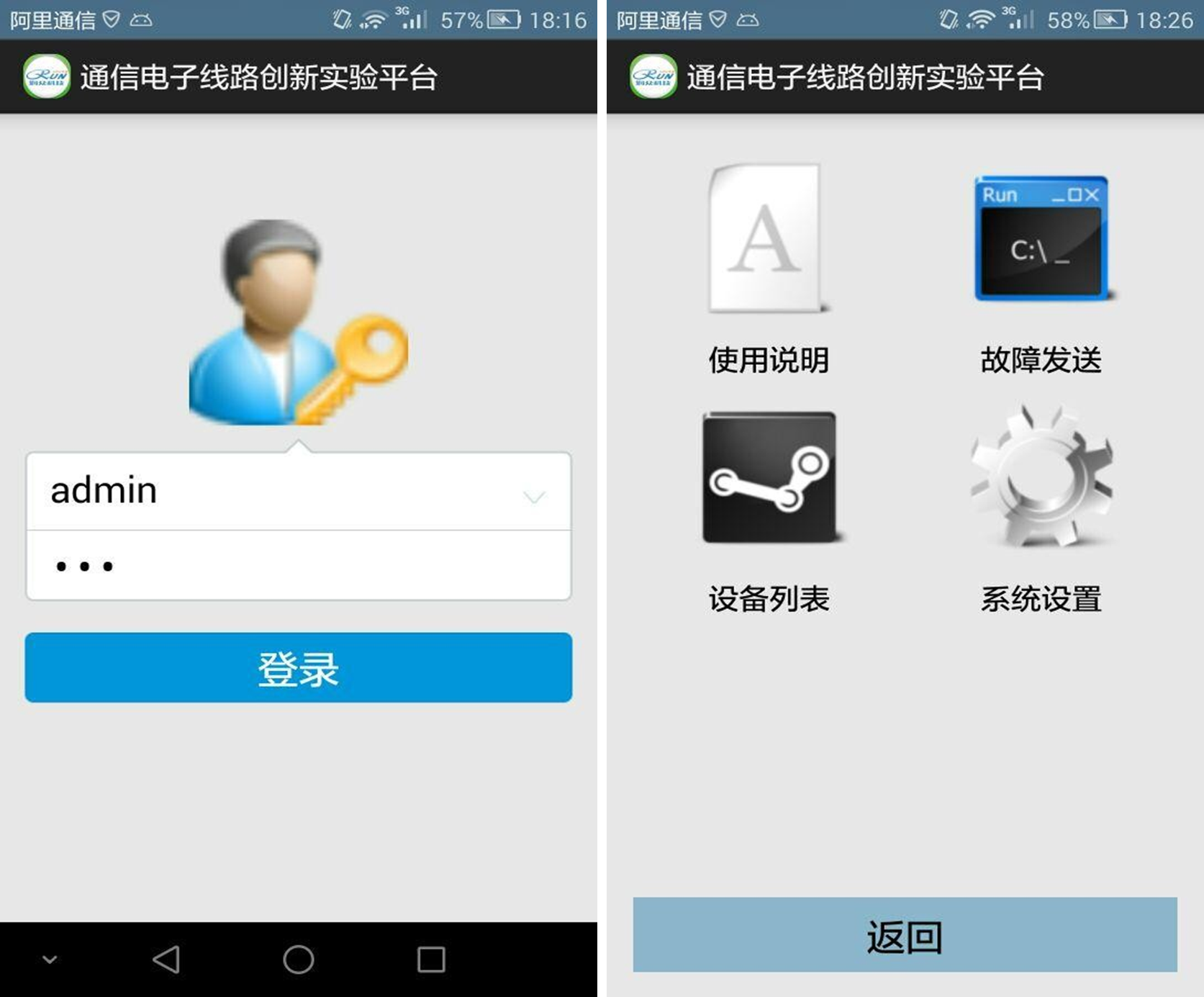

手機 APP 故障設定界面
注：需要完整解決方案或申請<試用賬號>，請致電我公司（025-84585075）或發郵件到njrzkj@126.com獲取。
